DESCRIPCIÓ GLOBAL DEL PROJECTE

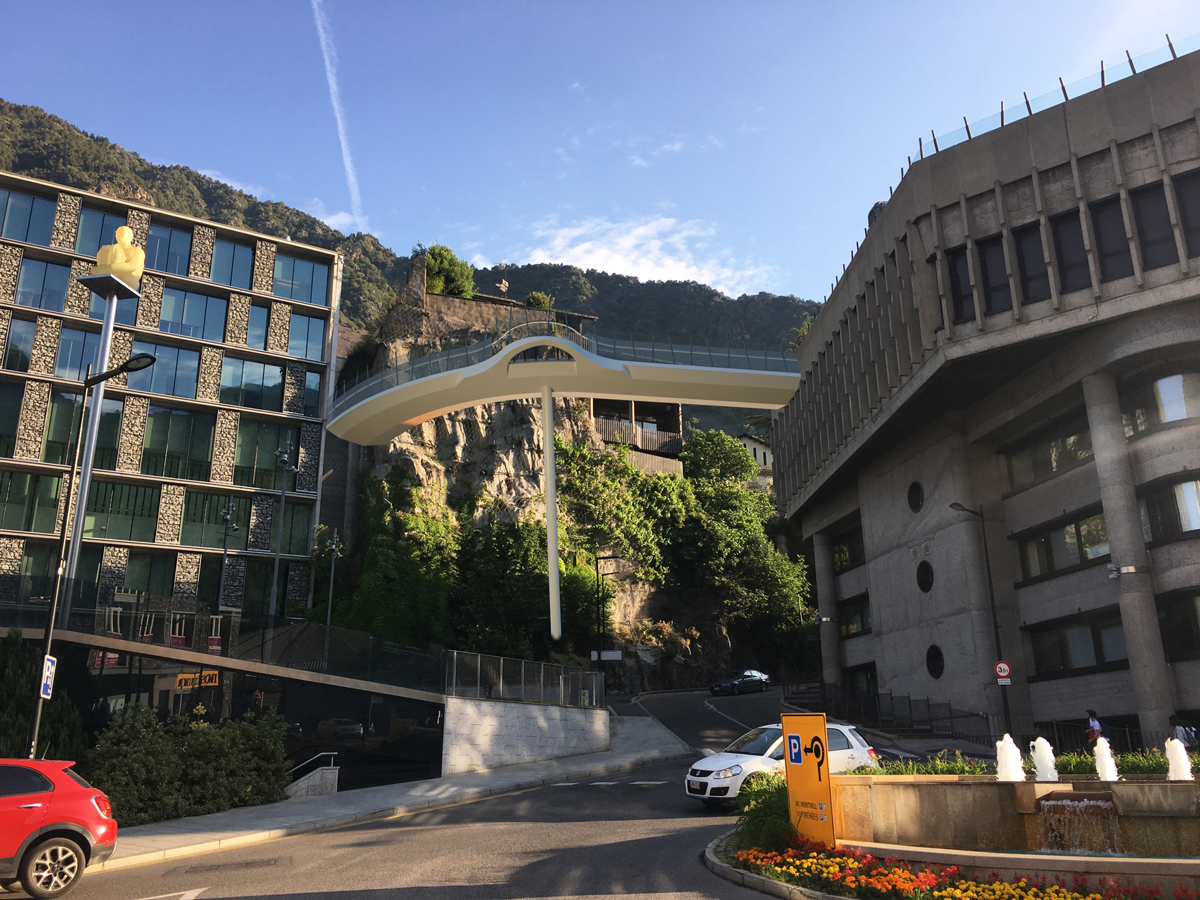

Es tracta d’una passarel·la 100% metàl·lica amb una capa superior d’acabat amb pintura epoxi anti lliscant per on circularà el trànsit peatonal. Als laterals d’aquesta passarel·la, s’hi col·locarà una barana per vianants del mateix disseny que l’actual barana de la plaça del poble. (veure plànol de detalls). S’equiparà amb enllumenat públic i enllumenat ornamental. La passarel·la contarà amb un mirador central a la zona de connexió de la pila, amb vistes laterals i a nivell del tauler amb vidre trepitjable.

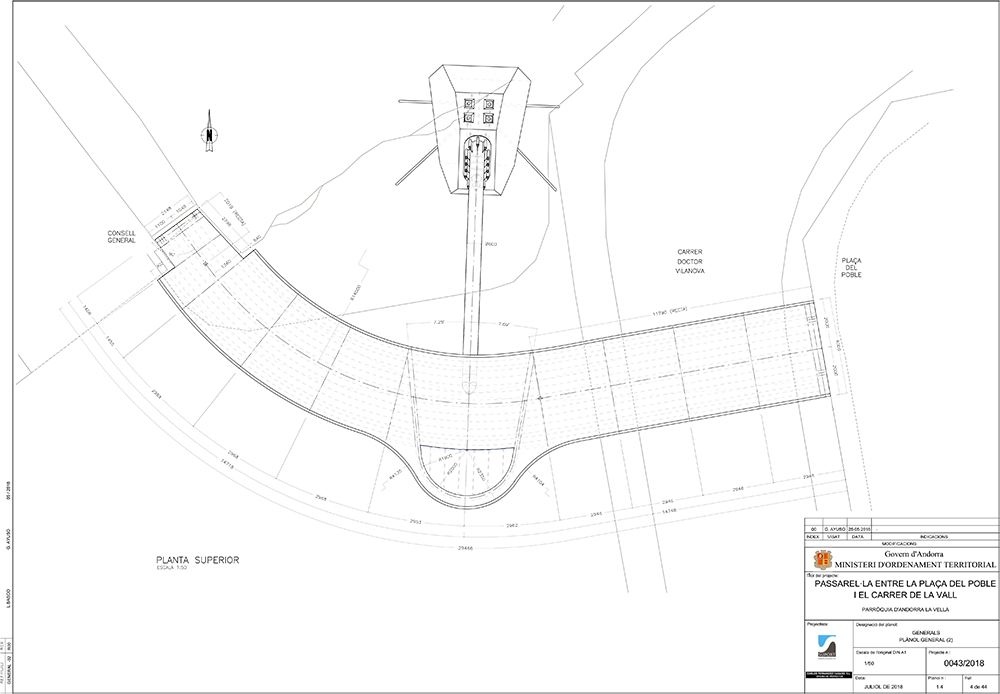

L’estructura interior del tauler, es conforma de 20 diafragmes transversals, que rigiditzen la secció i molt especialment les zones de recolzament. (veure plànol de planta).
Longitudinalment i en tota la estructura, la xapa superior incorpora uns rigiditzadors cada 60cm aproximadament. (veure plànol de seccions)
Els recolzaments extrems, es situaran sobre carregadors a construir in situ a l’edifici de Govern; i sobre el mur existent a reforçar pel que fa a l’estructura del Consell General.
Les zones de recolzament de la pila central a nivell de tauler, van reforçades amb cartel·les metàl·liques i un punt d’unió cilíndric, consistent en un tub d’acer on s’entreguen tots els diafragmes d’aquesta zona. (zona interior del tauler veure plànols de característiques geomètriques)
La base de la pila, va fixada sobre un dau de formigó ancorat al terreny natural a la zona del peu de talús rocós. L’ancorament és en base a quatre ancoratges de cable. La unió de la pila amb el dau de fonamentació, s’assegura amb barres d’alt límit elàstic tipus 85/105 i femelles amb la mètrica corresponent.
El mirador està format amb perfils metàl·lics on recolzen les peces de vidre trepitjable extra-clar, anti lliscant i amb capacitat portant necessària.
L’entrega de la passarel.la contra l’edifici del Consell, comportarà l’enderroc parcial del forjat existent per solidaritzar el nou carregador amb l’armat de l’estructura existent. (veure plànol de recolzament edifici Consell General)
L’entrega de la passarel·la contra l’edifici Administratiu de Govern, comportarà l’execució de dues mènsules ancorades al parament vertical de l’actual edifici. S’hauran d’executar treballs per l’interior de l’edifici a l’alçada posterior de l’escenari de l’auditori. En aquesta zona s’haurà d’enderrocar una paret de placo i instal·lacions existents per poder perforar i col·locar les barres de fixació segons plànols. Una vegada acabats els treballs s’hauran de restituir tots els elements afectats.
Alhora es faran uns reforços amb fibres a la zona de la coberta de l’edifici Administratiu de Govern. Concretament a la zona del forat d’escala pròxim a la zona de recolzament. (veure plànol de recolzament edifici de Govern)
