OBRA
ROTONDA DE LA C.G.3, A LA SORTIDA D’ESCALDES-ENGORDANY, A LA ZONA DEL P.K. 2+200
PROJECTE I DIRECCIÓ D’OBRA
UTE SUPORT E.C. - CARLOS FERNANDEZ CASADO S.L.
TIPOLOGIA

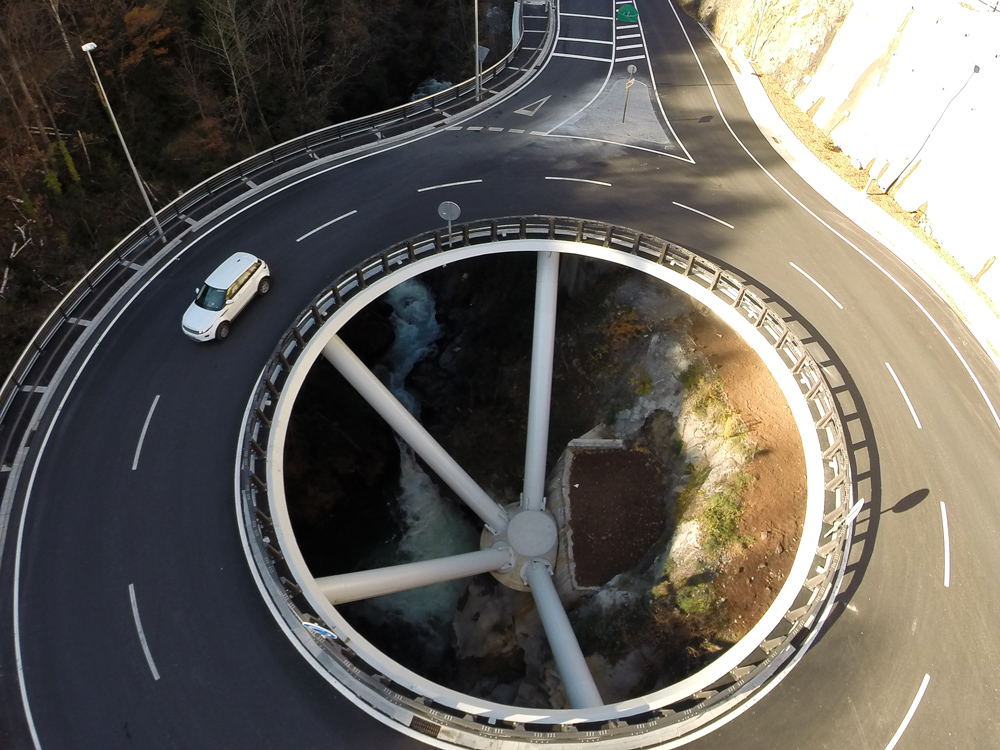

Estructura mixta de formigó-acer, sustentada per 4 pilars inclinats i fonamentada de manera asimètrica sobre el vessant de roca.
DIMENSIONS i CARACTERÍSTIQUES
- Radi interior
- 9 m.l.
- Radi exterior
- 22,3 m.l.
- Longitud de les piles
- 13,5 m.l.
- Superfície del tauler
- 1.660,50 m2.
- Pes de l’estructura metàl·lica
- 568.400.- Kg.
- Nº de peces de l’estructura
- 64 ut.
- Gruix del tauler
- Variable de 1,40 a 2,50 m.
- Gruixos de xapes
- mínim 12 mm. màxim 60 mm.
- Volum del con de fonamentació
- 72 m3.
- Pes màxim durant la prova de càrrega
- 650 Tn. 22 vehicles.
- Connexió lateral al terreny
- 82 ancoratges de 18 torons. Diàmetre de perforació 200 mm. Longitud 14 m.l. Tensió de treball 230.- Tn per unitat.
DESCRIPCIÓ DEL PROJECTE

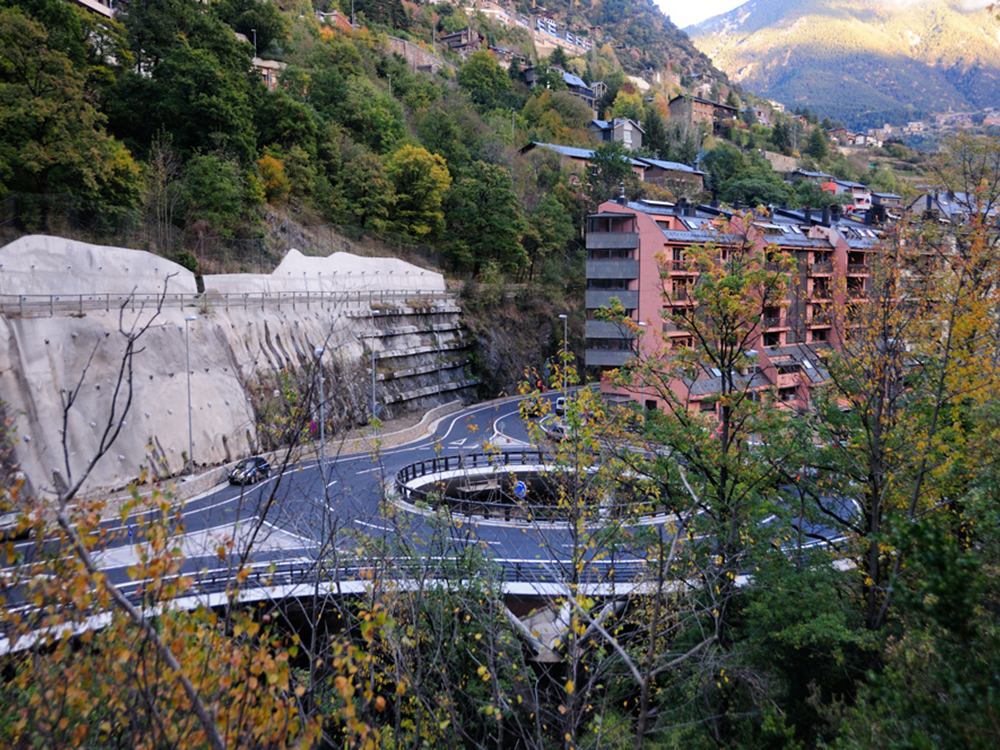

El disseny de l’estructura correspon a la necessitat de generar un punt de gir, a l’extrem del límit urbá de la parròquia d’Escaldes-Engordany, en direcció a La Massana, a la part alta de l’Avda. Fiter i Rossell. S’ aconsegueix també obrir la possibilitat de una futura connexió de la part alta de la zona urbana de la parròquia d’Andorra la Vella, a la carretera general nº 3.

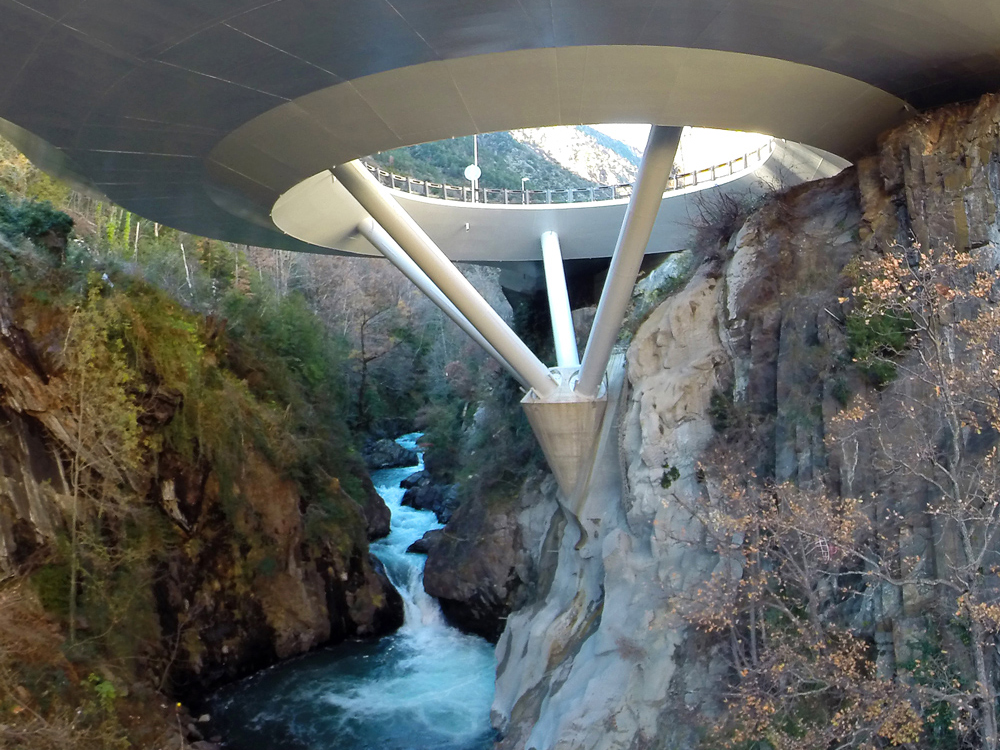

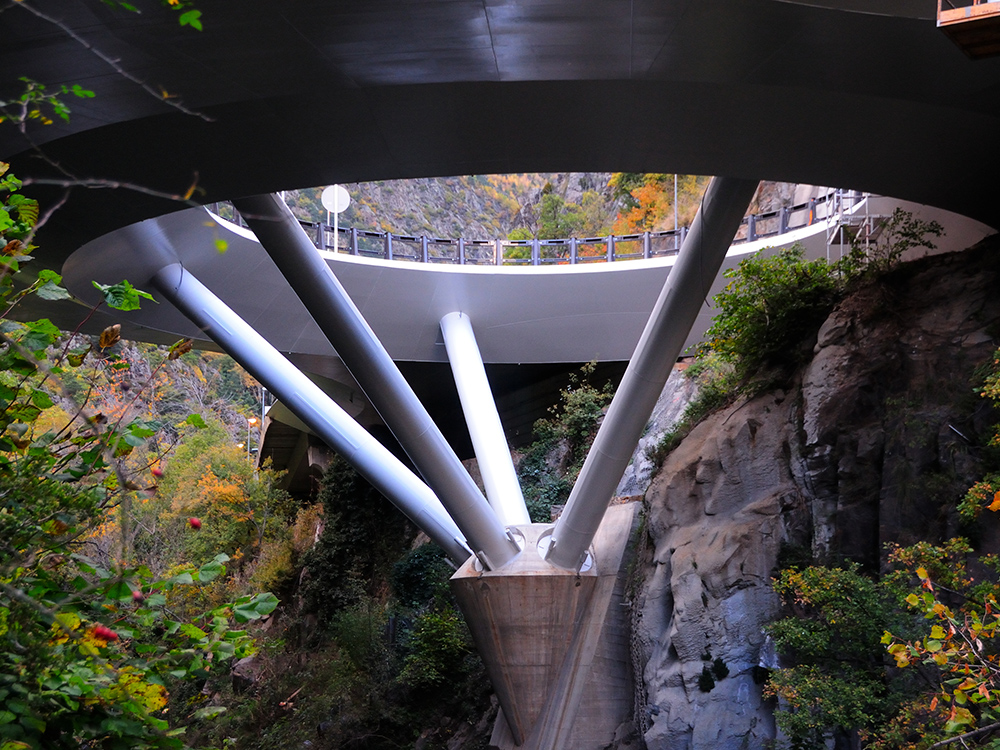

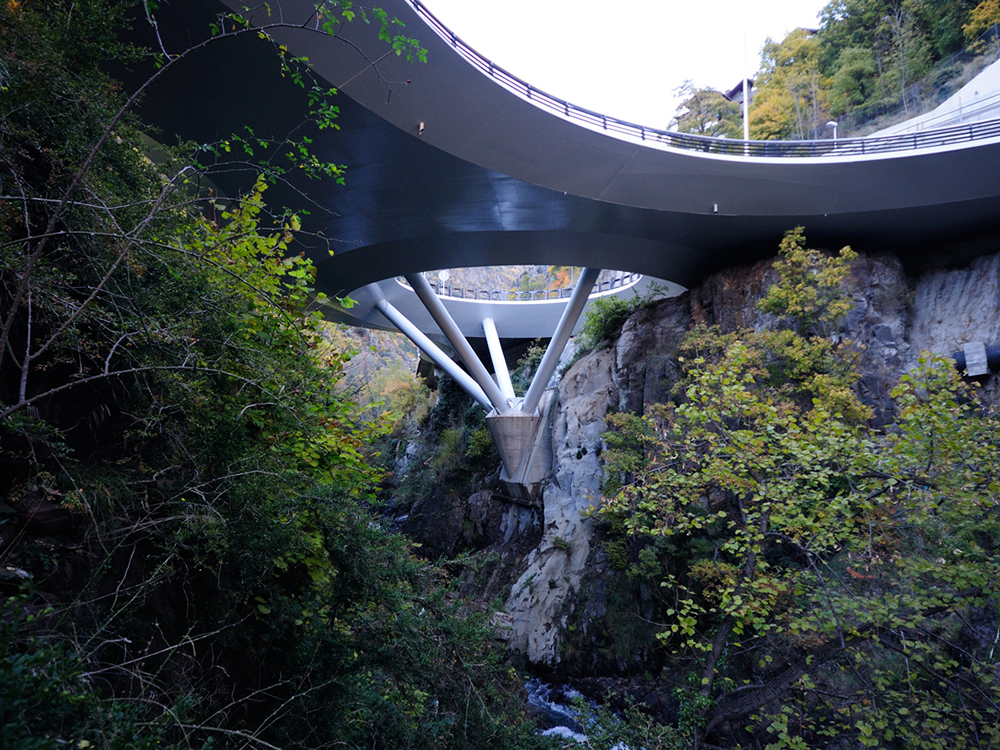

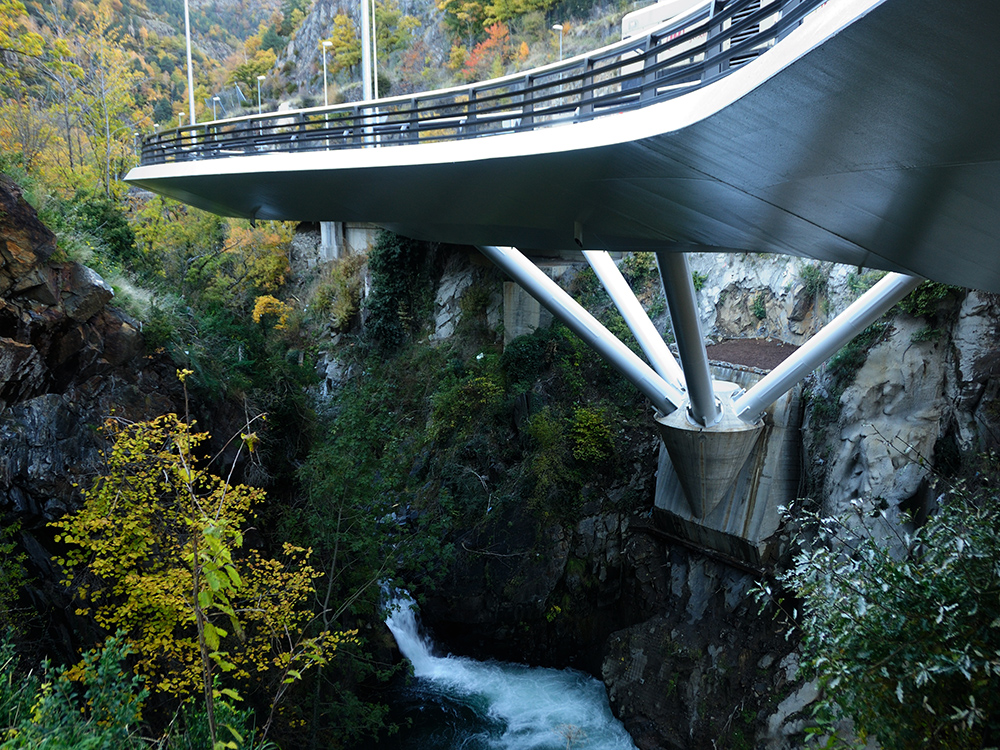

La zona en que s’ubica l’estructura, correspon a un congost rocós, que dificulta la fonamentació per sistemes convencionals. S’ha dissenyat el recolzament del tauler sobre un tetràpode asimètric fonamentat en el talús rocós, mitjançant un element de formigó ancorat al terreny. Aquesta fonamentació s’ubica a una cota intermèdia entre la rasant de la carretera, i la llera del riu Valira del Nord.
Per la dificultat d’espai i accés a la zona de treball, s’ha definit un especejament de l’estructura en 64 peces, incloses les 4 piles, adaptat a la capacitat de transport i manipulació a l’obra. Un altre condicionant important ha estat també la dimensió de la grua, per tal de poder fer compatible els treballs de muntatge amb el manteniment de un carril de circulació , com a mínim. La dimensió de la grua, adaptada a les circumstàncies anteriors, va obligat a realitzar la darrera part del muntatge de peces, situant-se sobre el mateix tauler construït.
La asimetria del tauler i les condicions del procés constructiu, han obligat a realitzar un dimensionat molt exigent de la connexió del tauler al terreny. S’han executat 84 ancoratges de 18 cables cadascun, tesats a 230 Tn., el que suposa una tensió lateral de 19.320.-Tones, que estabilitzen el sistema durant la fase mes exigent, que correspon a la ubicació de la grua sobre el tauler en la darrera fase de muntatge del mateix.
El resultat es una estructura singular, que cobreix les necessitats demanades amb una solució imaginativa i de resultat estètic, auster i lleuger.
